静电净化模块 | |
|
蜂巢式静电净化模块 | |
| 蜂巢式静电净化设备是采用模块化设计，模块发结构和工作原理如下图所示。净化功能分三个区，由高压放电等离子体灭菌区、集尘区、回压区组成。 | |
| 特 点 | |
| ◆ 负极采用等六边形结构，集尘面积比率大，没有工作死区；正极采用铜管加不锈钢针结构，其放电针尖端进行光学磨圆，在高压电场作用下放电，使灰尘带上正电，同时产生高浓度的等离子体，破坏细菌电解质，杀死细菌； | |
| ◆ 电场长度有 80mm-120mm 不同规格，是同等产品中电场长度较长的，灰尘在其中滞留时间较长，容易被负极板捕获，而且集尘面积是较大的。 | |
| ◆ 在放电同时产生负离子、微量臭氧、羟基离子、超氧等，可以分解空气中的有害气态污染物（如甲醛、苯、 TVOC 等），全面洁净室内空气； | |
| ◆ 电场材质全为有色金属，坚固耐用，无损耗，清洗后反复使用，使用成本极低，长时间使用不会降低效率； | |
| ◆ 模块化设计，兼容性强。 | |
| 平板式静电净化模块 | |
| 特点： | |
| 平板式静电净化模块由电离区和集尘区组成。因采用平板型其风阻极少（ 20Pa ）、集尘量大，易于清洗和安装，适用于空调系统的送回风系统，模块化设计可选用不同规格型号。 |
平板型模块 |
| 工作原理： | |
 | |
|

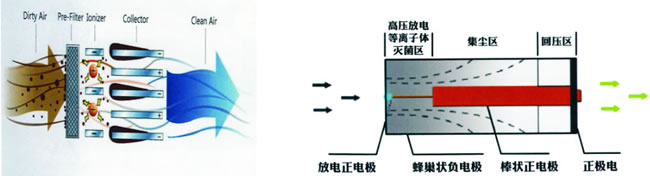

平板型原理 |
蜂巢型原理 |
| 在静电场的正负两极之间施加 6KV-12KV 的直流高压 ( 正负极间场强最高为 11KV/cm) ，在放电灭菌区，空气中的颗粒物、污染物被迅速极化带上很高能量的正电荷，进入集尘区时在电场力作用下被负极板吸附，由于高压电场瞬间释放产生的能量非常大引成“极速爆炸”作，即可将微生物细胞壁击穿，杀灭细菌，最后把细菌和颗粒物一起烧结在负极尘板上，从而起到除尘灭菌的效果。 | |
| 电气控制系统 | |
| ◆ 电源 | |
| 每套净化设备有若干静电模块组成，配有一套独立电源和智能控制系统，电源线和信号控制线引至门配套的电控箱，具有触电保护、短路保护等功能。模块与模块之间采用触点式连接，无导线。 | |
| ◆ 连锁控制 | |
| 与风机进行连锁同步工作，同时还可以接入 BA ，实现中央集中监控和远程监控功能。 | |
| ◆ 智能化电控示意图 | |
 | |
| 自动状态下，接受由风机或 BA 发出一个功能信号，净化设备的控制系统经过分析决策，通过专用电路将此信号转换成脉冲开关信号输出，用于开启或关闭空气净化设备，实现和主机同步联动，智能工作。 | |
