微孔板消声器(WX型)

发布时间:2012-11-30    点击:
产品说明
一、微孔板消声器(WX型)概述

   微孔板消声器为双腔式,由双层不同穿孔率的微孔板构成,板上小孔孔颈处得空气柱与空腔内空气构成一个夹板吸声结构,当外界噪声频和弹性系统固有频率相同时,引起小孔径处空气强烈共振,产生剧烈摩擦从而消耗了声能,微孔板消声器尤宜于低频噪音的衰减。

    微孔板消声器采用金属结构,构造简单,体积小,防火,在气流作用下不会产生灰尘,纤维质等物质污染空气,尤其宜于高速管道,净化工程和防尘车间等工程。

二、微孔板消声器(WX型)的设计

    一般是用厚度小于1mm的纯金属薄板制作,在薄板上用孔径小于1mm的钻头穿孔,穿孔率为1%一3%。选择不同的穿孔率和板厚不同的腔深,就可以控制消声器的频谱性能,使其在需要的频率范围内获得良好的消声效果。

三、微孔板消声器(WX型)选购

衡量消声器的好坏,主要考虑以下三个方面:
1、消声器的消声性能;(消声量和频谱特性)
2、消声器的空气动力性能;(压力损失等)
3、消声器的结构性能。(尺寸、价格、寿命等)
· 消声器的消声频率特性。抗喷阻型消声器对各频噪声效果优越。
· 消声器的适用风速一般为6-8m/s,最高不宜超过12m/s,同时注意消声器的压力损失。
· 注意消声器的净通道截面积,风管和消声器连接时,必要时(风速有限制时)需作放大处理。
· 消声器等消声设备安装,须有独立的承重吊杆或底座;与声源设备须通过软接头连接。

四、微孔板消声器(WX型)参数

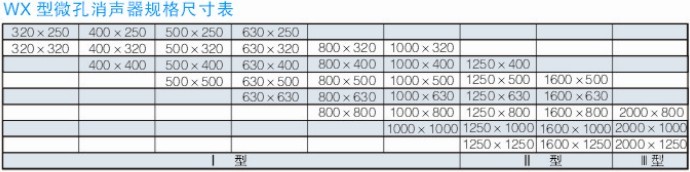

WX型微孔板消声器规格尺寸表

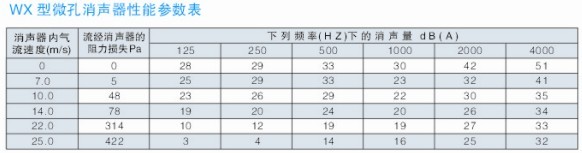

WX型微孔板消声器性能参数表
