标准型油烟净化器 | |
应用领域JYL-A | |
宾馆、饭店等餐饮业油烟净化;学校、医院、工矿企事业单位食堂油烟净化;食品加工厂油烟污染治理。 | |

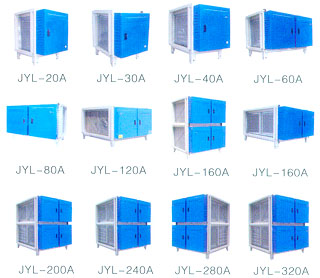

JYL-A标准型系列 | |
JYL-20A |

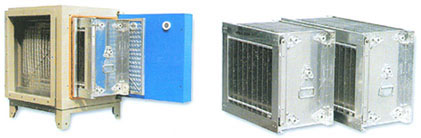

工作原理JYL-A | ||
JYL系列油烟净化器为二级式静电吸附型,用来去除细微粒径的碳氢化合物和其它空气中的杂粒。它的二级式是指电离段与收集段,每个电离段由一系列钨钢线组成,安装在一系列接地板中间,并通过高压直流电。大气中的微粒在通过电离器的强力静电场时,被电离并带有正或负电荷。每个收集段由很多数量的平行板组成,通以高压直流电 (极性与电离器一致,但电压减半)以形成电场,带电微粒被接地板吸引的同时也受到带电板的驱赶。因此,当气流中含有带电微粒时,可以被高效去除。 | ||

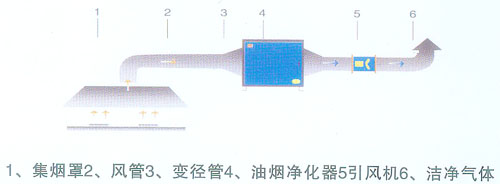

安装图示JYL-A | ||
|
||
技术特点JYL-A | ||
1、高效:高效捕集不同粒径的烟尘粒子,净化效率高,从根本上解决了污染转移问题。 2、灵活:模块化净化单元可以灵活组合,根据不同的净化处理量及净化率要求,单元数量可作适应性调整。 3、方便:模块化净化单元采用分体抽屉式结构,易于安装、维护,清洗特别方便。 4.先进:静电电源控制系统可自动调节电场强度,使净化设备在长期运行后仍保持较高的净化率。 5.安全:安全系统设计周密,检修门被打开,高压电源即自动切断; 4.先进:静电电源控制系统可自动调节电场强度,使净化设备在长期运行后仍保持较高的净化率。 5.安全:安全系统设计周密,检修门被打开,高压电源即自动切断; |
||
技术参数JYL-A |
型号 | 处理风量 CMH |
机台尺寸 L×W×H |
出入法兰 W×H |
输入 电压 |
额定 功率W |
压力 损耗 |
净化 效率 |
重量 KG |
JYL-20A | 2000 | 550×600×700 | 500×500 | 220V | 50 | 110 | 90% | 45 |
JYL-30A | 3000 | 550×700×700 | 600×500 | 220V | 5 | 110 | 90% | 50 |
JYL-40A | 4000 | 550×900×700 | 800×500 | 220V | 50 | 110 | 90% | 55 |
JYL-60A | 6000 | 900×750×700 | 650×500 | 220V | 100 | 150 | 90% | 85 |
JYL-80A | 8000 | 900×950×700 | 850×500 | 220V | 100 | 150 | 90% | 110 |
JYL-100A | 10000 | 900×1050×700 | 950×500 | 220V | 100 | 150 | 90% | 145 |
JYL-120A | 12000 | 900×1250×700 | 1150×500 | 220V | 100 | 150 | 90% | 190 |
JYL-160A | 16000 | 900×1400×700 | 1300×500 | 220V | 150 | 150 | 90% | 195 |
JYL-200A | 20000 | 900×1050×1200 | 950×1000 | 220V | 150 | 150 | 90% | 275 |
JYL-250A | 25000 | 900×1250×1200 | 1150×1000 | 220V | 150 | 150 | 90% | 300 |
JYL-300A | 30000 | 900×1450×1200 | 1300×1000 | 220V | 250 | 150 | 90% | 340 |
JYL-350A | 35000 | 900×1600×1200 | 1500×1000 | 220V | 250 | 150 | 90% | 380 |
JYL-400A | 40000 | 900×1400×1200 | 1300×1500 | 220V | 350 | 150 | 90% | 430 |
JYL-500A | 50000 | 900×1700×1700 | 1600×1500 | 220V | 400 | 150 | 90% | 480 |
JYL-600A | 60000 | 900×2000×1700 | 1900×1500 | 220V | 500 | 150 | 90% | 520 |

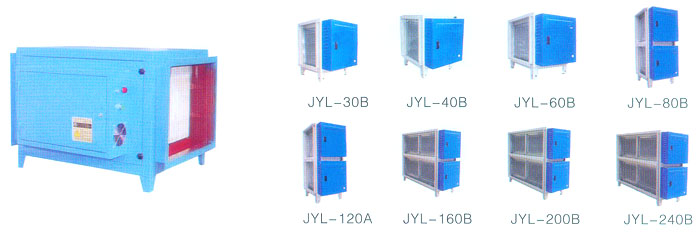

JYL-B经济型系列 |
工作原理JYL-B |
由于厨房油烟成份复杂,燃烧过程中除了产生一氧化碳、二氧化碳和颗粒物体外,还逸出多种有害气体,而且油烟中颗粒物粒径分布广,成分变化大,因此净化难度很高,采用常规技术难以彻底消除污染。 本产品采用机械净化和静电净化双重作用。含烟废气被风机吸入管道后,首先进入初级装置——净化整流室,采用重力惯性净化技术,室内的特殊结构逐步对大粒径污染物进行分级物理分离,并且均衡整流。分离出的大颗粒油滴在自身重力的作用下流入油槽排出。剩余的小粒径污染物进入次级装置——高压静电场,静电场内部分两级,第一级为电离器,强电场使微粒荷电,成为带电微粒,这些带电微粒到达第二级集尘器后立刻被收集电极吸附,且部分炭化。同时,高压静电场有效地降解有害成份,起到消毒、除味作用。最后通过滤网格栅油烟净化器气排出室外。 在油烟净化器的放电电场异极间具有10-15千伏特的电位差,使不导电的气体分子经分解或电子附着成为自由离子。当气流通过收尘电场区域时,粒子经离子撞击带电而移向具相反电性的收集电极。换言之,收集机制的第一步使气体离子化,第二步使气流中的粒子带电。第三步使粒子撞击至收集电极板而被收集。 理论上,分离带电粒子的电力与粒子带电量及收集电场强度之积成正比。此电力的大小,就比重为1的l微米粒子而言,为重力的3000倍:就比重为l的10微米粒子面言,为重力的300倍,此为油烟净化器高效能与高效率的原因。 |
技术特点JYL-B |
高效:高效捕集不同粒径的烟尘粒子,净化效率高,从根本上解决了污染转移问题。 灵活:模块化净化单元可以灵活组合,根据不同的净化处理量及净化率要求,单元数量可作适应性调整。 先进:静电电源控制系统可自动调节电场强度,使净化设备在长期运行后仍保持较高的净化率。 安全:安全系统设计周密,检修门被打开,高压电源即自动切断;高电压电源精心设计成环氧树脂严密封闭的单元体,使用安全可靠;采用了大型机所运用的闪络跟踪技术,可配备远程控制系统,大大提高运行的安全系数。 稳定:静电电源控制系统具有过流过压自动保护装置,保证设备稳定运行。 经济:使用寿命长、节能高效、占地面积小。 |
技术参数JYL-B |
型号 | 处理风量 CMH |
机台尺寸 L×W×H |
出入法兰 W×H |
输入 电压 |
额定 功率W |
压力 损耗 |
净化 效率 |
重量 KG |
JYL-30B | 3000 | 580×615×735 | 370×500 | 220V | 30 | 140 | 85% | 38 |
JYL-40B | 4000 | 580×715×735 | 470×500 | 220V | 36 | 140 | 85% | 43 |
JYL-60B | 6000 | 580×895×735 | 650×500 | 220V | 48 | 140 | 85% | 52 |
JYL-80B | 8000 | 580×715×1325 | 470×1100 | 220V | 70 | 140 | 85% | 80 |
JYL-120B | 12000 | 580×895×1325 | 650×1100 | 220V | 96 | 140 | 85% | 98 |
JYL-160B | 16000 | 580×1270×1325 | 1020×500 | 220V | 140 | 150 | 85% | 136 |
JYL-200B | 20000 | 580×1450×1325 | 1200×1100 | 220V | 170 | 150 | 85% | 150 |
JYL-240B | 24000 | 580×1630×1325 | 1380×1100 | 220V | 200 | 150 | 85% | 170 |
工作原理JYL-D | ||
|
||
技术参数JYL-D |
型号 | 处理风量 CMH |
机台尺寸 L×W×H |
出入法兰 W×H |
输入 电压 |
额定 功率W |
压力 损耗 |
净化 效率 |
JYL-30D | 3000 | 1000×600×700 | 500×500 | 220V | 36W | 150 | 90% |
JYL-60D | 6000 | 1200×750×700 | 650×500 | 220V | 72W | 150 | 90% |
JYL-100D | 10000 | 1450×1050×700 | 950×500 | 220V | 72W | 150 | 90% |
JYL-120D | 12000 | 1450×1250×700 | 150×520 | 220V | 48W | 150 | 90% |
JYL-160D | 16000 | 1600×1400×700 | 1300×520 | 220V | 96W | 150 | 90% |
JYL-200D | 20000 | 1600×1050×1200 | 950×1000 | 220V | 150W | 150 | 90% |
JYL-250D | 25000 | 1700×1250×1200 | 1150×1000 | 220V | 150W | 150 | 90% |
JYL-300D | 30000 | 2000×1400×1200 | 1300×1000 | 220V | 200W | 150 | 90% |
JYL-350D | 35000 | 2200×1600×1200 | 1500×1000 | 220V | 200W | 150 | 90% |
JYL-400D | 40000 | 2200×1400×1700 | 1300×1500 | 220V | 250W | 150 | 90% |
JYL-500D | 50000 | 2200×1700×1700 | 1600×1500 | 220V | 300W | 150 | 90% |
JYL-600D | 60000 | 2500×2000×1700 | 1900×1500 | 220V | 400W | 150 | 90% |
